產品介紹

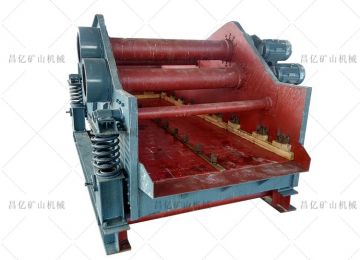

ZKR直線脫水篩，主要作用是脫水、脫泥、脫介，可用于砂石料廠水洗砂、選煤廠煤泥回收、選礦廠尾礦干排等，因此也叫砂石脫水篩、礦用脫水篩、煤泥脫水篩、尾礦脫水篩、高頻脫水篩等。雖然同屬于脫水設備，但是作用于不同物料時，脫水篩的構造還是有所不同的，比如水洗砂生產線上的砂石脫水篩和選礦廠常用的尾礦脫水篩就是不同的設備。該振動脫水篩主要是用于濕法制砂生產線，可與洗砂機配套使用，也可單獨使用。
配合洗砂機使用
為什么兩者要配套使用呢？我們要知道，經過洗砂機洗過的沙子其實并不是很干凈的，沙子不僅還有一定的含泥量且過濕(含水量大)，并不符合對砂子泥含量低標準高的生產需要。因此需要配置振動脫水篩進行脫水、脫泥處理！砂石通過洗砂機清洗后，再經過脫水篩的脫泥、脫水篩分處理，可實現合理的粒度配比，將含泥量降到0.7%以下。
脫水篩單獨使用
脫水篩作用于某些含泥量低的物料時也可單獨使用，不需要洗砂機，比如石英砂。因?yàn)槭⑸耙话愫嗔康?，使用洗砂機水洗砂不但耗能而且效果不佳，更重要的是脫水篩比洗砂機投資成本低。
工作原理

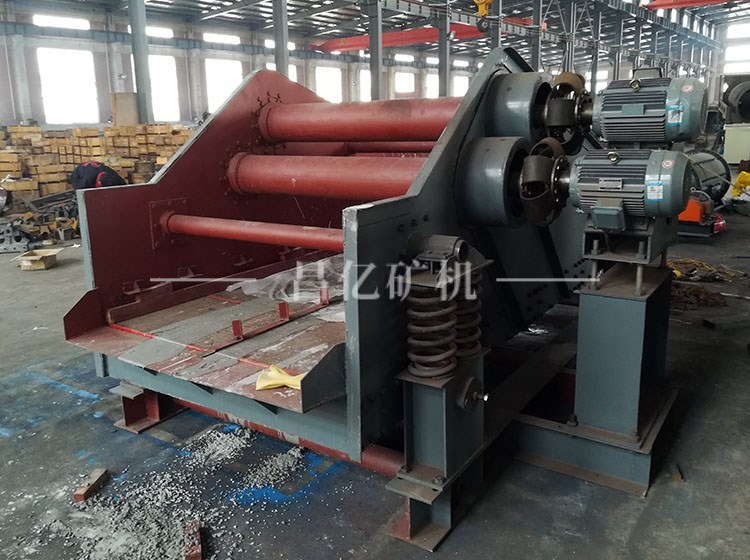

脫水篩采用了雙電機自同步技術，通用型偏心塊、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。通過振動電機向篩機提供的激振力，使物料在篩面上直線跳躍運動，以達到對物料的脫水、分級、脫介、脫泥的目的。
ZKR直線脫水篩技術參數
|
型號 |
篩面 |
給料 粒度 (mm) |
處理量(t/h) |
電動機 |
重量 |
||||
|
面積(㎡) |
傾角(°) |
篩孔尺寸 |
結構 |
功率kw |
型號 |
||||
|
ZKR1022 |
2.25 |
-5~5 |
0.25~50 |
編織 條縫 沖孔 橡膠 聚氨酯篩網 |
<250 |
4.5~90 |
3*2 |
Y132S-6 |
2215 |
|
ZKR1230 |
3.6 |
7.2~144 |
4*2 |
Y132M1-6 |
2693 |
||||
|
ZKR1237 |
4.5 |
9.0~180 |
5.5*2 |
Y132M2-6 |
3118 |
||||
|
ZKR1437 |
5.25 |
12.0~250 |
5.5*2 |
Y132M2-6 |
3210 |
||||
|
ZKR1445 |
6.3 |
12.6~252 |
7.5*2 |
T160M-6 |
4040 |
||||
|
ZKR1437 |
6 |
12.0~240 |
5.5*2 |
Y132M2-6 |
3552 |
||||
|
ZKR1645 |
7.32 |
95.0~280 |
7.5*2 |
Y160M-6 |
4572 |
||||
|
ZKR1837 |
6.75 |
90.0~270 |
11*2 |
Y160L-6 |
4995 |
||||
|
ZKR1845 |
8.1 |
16.2~324 |
11*2 |
Y160L-6 |
5436 |
||||
|
ZKR1852 |
9.45 |
18.9~378 |
11*2 |
Y160L-6 |
5900 |
||||
|
ZKR2045 |
9 |
16.2~324 |
11*2 |
Y160L-6 |
5969 |
||||
|
ZKR2052 |
10.5 |
21.0~420 |
11*2 |
Y160L-6 |
6472 |
||||
|
ZKR2060 |
12 |
24.0~480 |
15*2 |
Y180L-6 |
7558 |
||||
|
ZKR2445 |
10.8 |
21.6~432 |
15*2 |
Y180L-6 |
7439 |
||||
|
ZKR2452 |
12.6 |
25.2~504 |
15*2 |
Y180L-6 |
8216 |
||||
|
ZKR2460 |
14.4 |
28.8~576 |
15*2 |
Y180L-6 |
9235 |
||||
|
ZKR3045 |
13.5 |
27.0~540 |
15*2 |
Y180L-6 |
9859 |
||||
|
ZKR3052 |
15.75 |
31.4~628 |
22*2 |
Y200L2-6 |
9958 |
||||
|
ZKR3060 |
18 |
17.5~525 |
22*2 |
Y200L2-6 |
11062 |
||||
|
ZKR3645 |
16.2 |
37.8~756 |
22*2 |
Y200L2-6 |
12289 |
||||
|
ZKR3652 |
18.9 |
43.2~864 |
22*2 |
Y225M-6 |
13409 |
||||
|
ZKR3660 |
21.6 |
43.2~864 |
22*2 |
Y132M1-6 |
14390 |
||||
|
ZKR3675 |
27 |
54~1080 |
22*2 |
Y132M2-6 |
19543 |
||||
