簡介

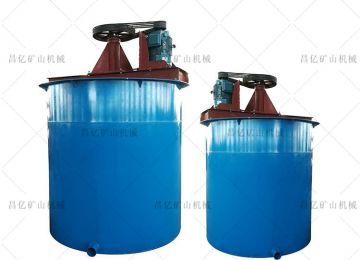

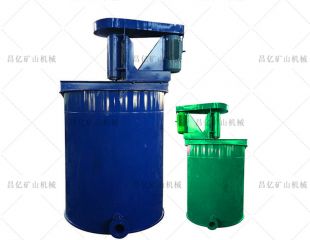

XB礦用機械攪拌槽，適用于各種礦漿的攪拌，主要用于各種金屬礦我的選礦工藝流程中的浮選或重選前的礦漿攪拌，使用礦藥與礦漿充分混合均勻，也可以用于其它非金屬礦漿的攪拌。
工作原理
該設備主要由槽體、堅軸、循環桶傳動架和電機等部分組成。由電動機通過三角皮帶驅動堅軸上端皮帶輪，堅軸下端幅射循環螺旋漿葉輪旋轉，攪拌桶內礦漿以達均勻之目的。
XB礦用攪拌桶技術參數
|
型號 |
XB500 |
XB1000 |
XB1500 |
XB2000 |
XB2500 |
XB3000 |
|
|
有效容積 m3 |
0.124 |
0.58 |
2.2 |
5.46 |
11.2 |
19.1 |
|
|
葉輪 |
直徑mm |
150 |
240 |
400 |
550 |
650 |
700 |
|
轉速r/min |
1000 |
530 |
320 |
280 |
230 |
210 |
|
|
電動機 |
型號 |
Y100L-4 |
Y132S-6 |
Y132M-6 |
Y160M-6 |
Y180L-6 |
Y225S-8 |
|
功率kw |
1.5 |
3 |
5.5 |
7.5 |
15 |
18.5 |
|
|
槽體內尺寸 |
直徑mm |
500 |
1000 |
1500 |
2000 |
2500 |
3000 |
|
高度mm |
750 |
1000 |
1500 |
2000 |
2500 |
3000 |
|
|
外形尺寸 |
長mm |
670 |
1130 |
1750 |
2380 |
3028 |
3610 |
|
寬mm |
351 |
1130 |
1642 |
2162 |
2640 |
3266 |
|
|
高mm |
1286 |
1491 |
2186 |
2846 |
3543 |
4326 |
|
|
重量 |
t |
0.375 |
0.685 |
1.2 |
1.65 |
3.462 |
4.292 |
