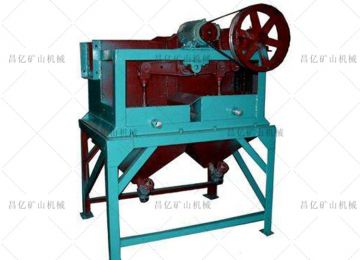

隔膜跳汰機簡介
隔膜跳汰機分為左式機和右式跳汰面兩種型式。本跳汰機是固定篩子。適用于選別金屬礦石，例如含鎢、含金的砂礦，精選錫礦等，既可用于選細粒物料，也可用于選粗的物料，最大給礦粒度為6-8mm，但在選別砂礦的個別情況下，最大粒度為12mm。
雙斗隔膜跳汰機結構
由機身、傳動裝置、分水器、隔膜和活栓等主要部分組成，機體有兩個大小的跳機斗，每個隔膜斗用不到底的隔板將其分成跳汰區和隔膜區兩部分。跳汰過程是靠橡膠隔膜作上下往復運動所造成介質(水)的鼓動來進行。電動機通過三角皮帶帶動大皮輪轉動，使偏心軸上的連桿上下運動，與此連桿連接的搖臂也上下運動，搖臂上另有二連桿連接橡膠隔膜、從而使隔膜獲得上下往復運動，進行跳汰。
隔膜跳汰機技術參數
| 名稱規格 | 室數 | 篩室 面積 (米2) |
給礦 粒度 (毫米) |
生產 能力 (噸/時) |
沖程 (毫米) |
沖次 (次/分) |
補加 水量 (噸時) |
水壓 (公斤/ 厘米2) |
電動機 | 重量 (kg) |
|
| 型號 | 功率 KW |
||||||||||
| 100×150 隔膜跳汰機 |
1 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
| 300×450 雙室隔膜跳汰機 |
2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
| 1000×1000 下動型圓錐跳汰機 |
2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
| 370×360 下動式圓錐隔膜跳汰機 |
2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
| 工革梯形側動 隔膜式跳汰機 |
3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
| 670×920 跳汰機 |
2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | - | - | - | - | - |
